国际口腔医学杂志 ›› 2020, Vol. 47 ›› Issue (2): 152-158.doi: 10.7518/gjkq.2020040
Liu Chunxu,Lu Yuqing,Jia Luming,Dong Bo,Zhang Qianqian,Yu Haiyang()
摘要:

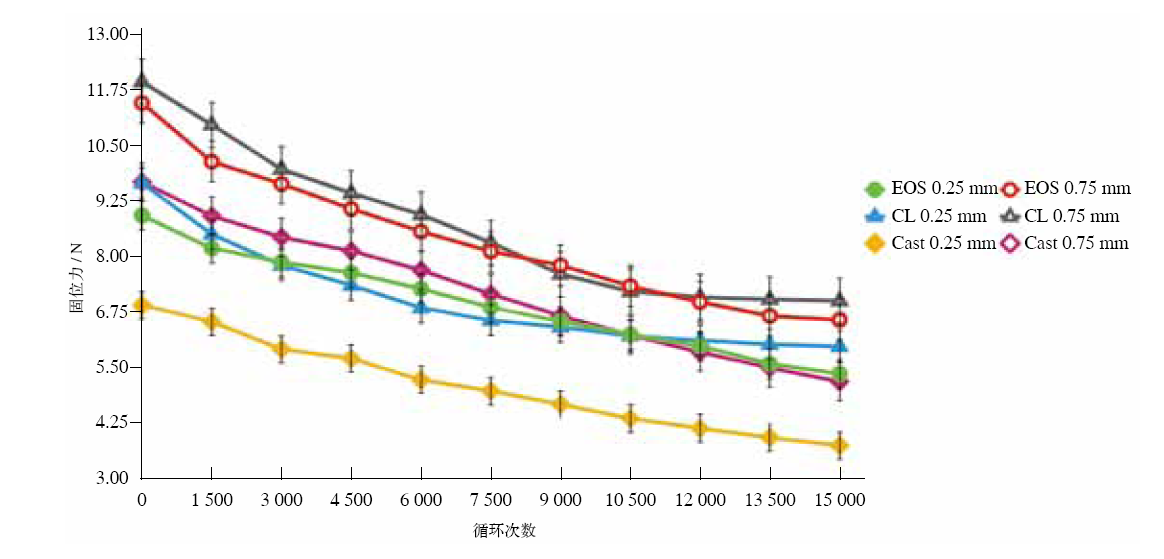

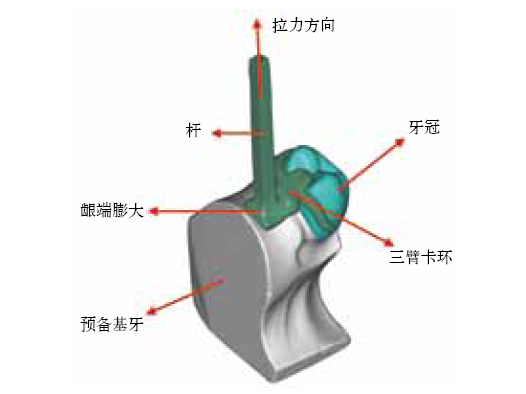

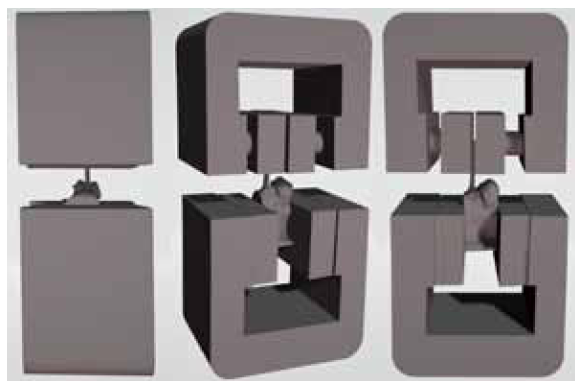

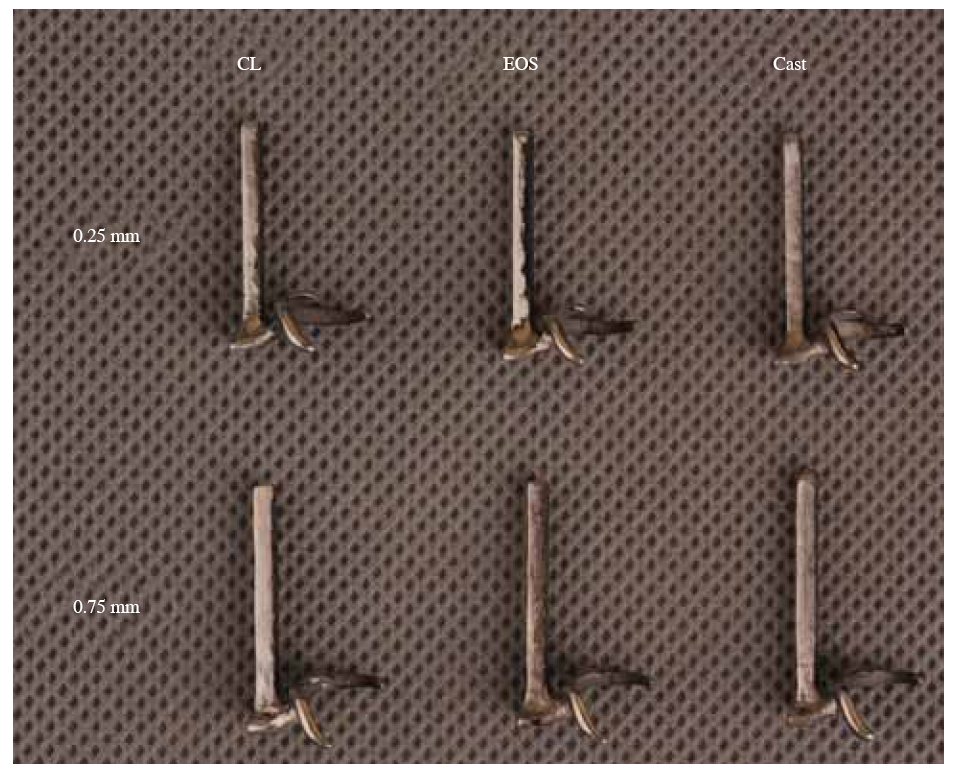

目的 通过模拟患者卡环摘戴实验,研究3D打印和铸造2种不同加工工艺对钛合金卡环固位力变化的影响,为卡环的临床设计及制作提供参考。方法 用计算机辅助设计(CAD)方法进行基牙、牙冠和卡环的设计。卡环设计为0.25和0.75 mm 2种倒凹深度,其他参数相同;加工方式分3组,实验组分别用EOSINT和Concept Laser对设计好的数据进行3D打印成型,对照组为铸造工艺卡环组,合计36组。用万能力学测试仪进行模拟卡环摘戴的循环实验,总循环次数为15 000次,记录初始固位力,并每1 500次记录1次固位力。结果 相同的加工工艺,0.75 mm倒凹深度的卡环固位力大于0.25 mm倒凹深度的卡环固位力;其他参数相同时,选择性激光熔化成型(SLM)的钛合金卡环固位力大于失蜡铸造的钛合金卡环固位力;尚不能认为EOSINT和Concept Laser这2种打印系统加工的卡环固位力存在差异。结论 SLM技术成型的钛合金卡环固位力比失蜡铸造钛合金卡环固位力更高。失蜡铸造的钛合金卡环倒凹深度应该设计为0.75 mm,而使用数字化设计配合3D打印制造的钛合金卡环倒凹深度为0.25 mm就可以达到临床需求;EOSINT和Concept Laser这2种SLM系统成型的钛合金卡环固位力基本相同。
中图分类号:
[1] | Park JH, Min BK, Yang HS , et al. Clinical applica-tion of mandibular removable partial denture using implant-supported surveyed crown: a case report[J]. J Korean Acad Prosthodont, 2018,56(2):154. |
[2] | Virard F, Venet L, Richert R , et al. Manufacturing of an immediate removable partial denture with an in-traoral scanner and CAD-CAM technology: a case report[J]. BMC Oral Health, 2018,18(1):120. |
[3] | 胡丹丹, 吴琳 . 可摘局部义齿临床应用和研究现状[J]. 中国实用口腔科杂志, 2018,11(8):498-503. |
Hu DD, Wu L . Clinical application and research status of removable partial denture[J]. Chin J Pract Stomatol, 2018,11(8):498-503. | |
[4] | Castleman LS, Motzkin SM, Alicandri FP , et al. Bio-compatibility of nitinol alloy as an implant material[J]. J Biomed Mater Res, 1976,10(5):695-731. |
[5] | Faria AC, Rodrigues RC, Rosa AL , et al. Experi-mental titanium alloys for dental applications[J]. J Prosthet Dent, 2014,112(6):1448-1460. |
[6] | Cruz RS, Lemos CAA, Oliveira HFF , et al. Comparison of the use of titanium-zirconium alloy and titanium alloy in dental implants: a systematic review and meta-analysis[J]. J Oral Implantol, 2018,44(4):305-312. |
[7] | Torabi K, Farjood E, Hamedani S . Rapid prototyping technologies and their applications in prosthodontics, a review of literature[J]. J Dent (Shiraz), 2015,16(1):1-9. |
[8] | Park JK, Lee WS, Kim HY , et al. Accuracy eva-luation of metal copings fabricated by computer-aided milling and direct metal laser sintering sys-tems[J]. J Adv Prosthodont, 2015,7(2):122-128. |
[9] | Tannous F, Steiner M, Shahin R , et al. Retentive forces and fatigue resistance of thermoplastic resin clasps[J]. Dent Mater, 2012,28(3):273-278. |
[10] | Zheng B, Wang XL, Zheng YX , et al. 3D-printed model improves clinical assessment of surgeons on anatomy[J]. J Robot Surg, 2019,13(1):61-67. |
[11] | 蒲以松, 王宝奇, 张连贵 . 金属3D打印技术的研究[J]. 表面技术, 2018,47(3):78-84. |
Pu YS, Wang BQ, Zhang LG . Metal 3D printing technology[J]. Surf Technol, 2018,47(3):78-84. | |
[12] | Takahashi M, Kikuchi M, Takada Y . Mechanical pro-perties and microstructures of dental cast Ti-6Nb-4Cu, Ti-18Nb-2Cu, and Ti-24Nb-1Cu alloys[J]. Dent Mater J, 2016,35(4):564-570. |
[13] | Kim D, Park C, Yi YJ , et al. Comparison of cast Ti-Ni alloy clasp retention with conventional removable partial denture clasps[J]. J Prosthet Dent, 2004,91(4):374-382. |
[14] | Kajima Y, Takaichi A, Nakamoto T , et al. Fatigue strength of Co-Cr-Mo alloy clasps prepared by se-lective laser melting[J]. J Mech Behav Biomed Mater, 2016,59:446-458. |
[15] | Frank RP, Nicholls JI . A study of the flexibility of wrought wire clasps[J]. J Prosthet Dent, 1981,45(3):259-267. |
[16] | Soo S, Leung T . Hidden clasps versus C clasps and I bars: a comparison of retention[J]. J Prosthet Dent, 1996,75(6):622-625. |
[17] | Vallittu PK, Kokkonen M . Deflection fatigue of cobalt-chromium, titanium, and gold alloy cast denture clasp[J]. J Prosthet Dent, 1995,74(4):412-419. |
