整体切削的聚醚醚酮可摘局部义齿即刻修复1例

鲁雨晴,闵婕,陈昕,刘春煦,董博,岳莉,于海洋()

  1. 口腔疾病研究国家重点实验室 国家口腔疾病临床医学研究中心四川大学华西口腔医院修复2科 成都 610041
  • 收稿日期:2019-07-05 修回日期:2019-12-05 出版日期:2020-05-01 发布日期:2020-05-08
  • 通讯作者: 于海洋 E-mail:yhyang6812@scu.edu.cn
  • 作者简介:鲁雨晴,硕士,Email:lyqhxkq@163.com
  • 基金资助:
    四川省教育厅研究生教育教学改革创新项目(2014)

Computer aided design and computer aided manufacturing-constructed polyetheretherketone removable partial dentures: a clinical report

Lu Yuqing,Min Jie,Chen Xin,Liu Chunxu,Dong Bo,Yue Li,Yu Haiyang()

  1. State Key Laboratory of Oral Diseases & National Clinical Research Center for Oral Diseases & Dept. of Prosthodontics 2, West China Hospital of Stomatology, Sichuan University, Chengdu 610041, China
  • Received:2019-07-05 Revised:2019-12-05 Online:2020-05-01 Published:2020-05-08
  • Contact: Haiyang Yu E-mail:yhyang6812@scu.edu.cn
  • Supported by:
    Innovation Project of Graduate Education and Teaching Reform of Education Department of Sichuan Province(2014)

摘要:

聚醚醚酮(PEEK)是一种具有良好的力学性能和生物安全性的新型高分子化合物,近年来逐渐应用于口腔修复、种植、正畸等领域。目前,PEEK在可摘局部义齿中的应用已有临床报道,但整体切削的PEEK可摘局部义齿还未见相关临床报道。本病例应用全程数字化设计和PEEK材料,整体切削制作了集支架、人工牙和基托为一体的可摘局部义齿,对1例83岁上下颌牙列缺损的患者进行了即刻修复治疗,并进行了3~6个月的随访,患者对修复效果满意。

关键词: 聚醚醚酮, 可摘局部义齿, 计算机辅助设计

Abstract:

Polyetheretherketone (PEEK) is a novel polymer compound with desirable mechanical properties and biosafety. It has been gradually used in the fields of prosthodontics, implantation, and orthodontics in recent years. Although the clinical application of PEEK in the frameworks of removable partial dentures has been reported, no related clinical studies on removable partial dentures fabricated with PEEK have been reported. In this case, a digital workflow was used to fabricate removable partial dentures with frameworks, artificial teeth, and bases using PEEK as the denture material. Immediate restoration was conducted on an 83-year-old patient with maxillary and mandibular dentition defects. Satisfactory results were observed at 3-6 months follow-up after treatments.

Key words: polyetheretherketone, removable partial denture, computer aided design

中图分类号:

  • R783.1

图 1

口内情况 A:上颌;B:下颌。"

图 2

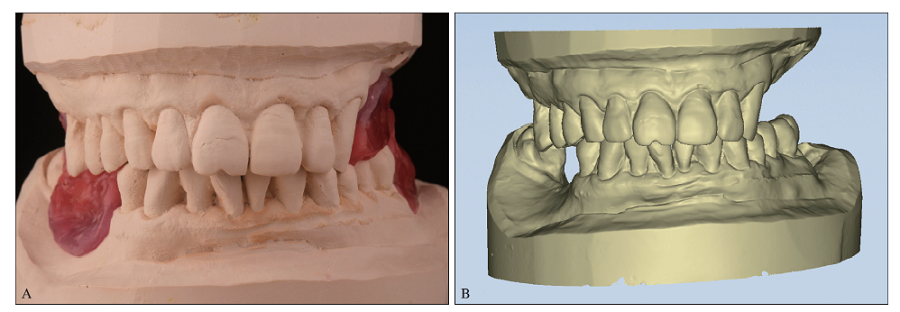

扫描石膏模型及咬合关系 A:上下颌石膏模型及咬合关系;B:上下颌三维数据。"

图 3

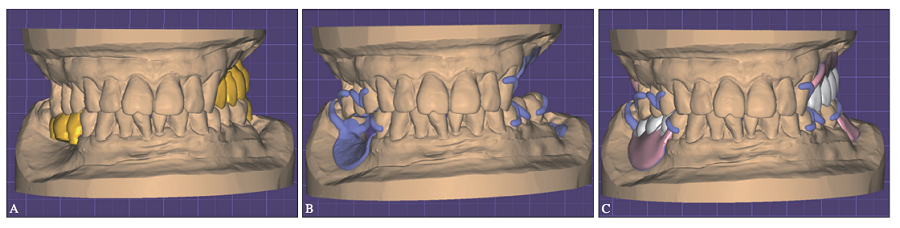

整体可摘局部义齿设计 A:设计个性化人工牙;B:设计支架;C:设计人工牙龈。"

图 4

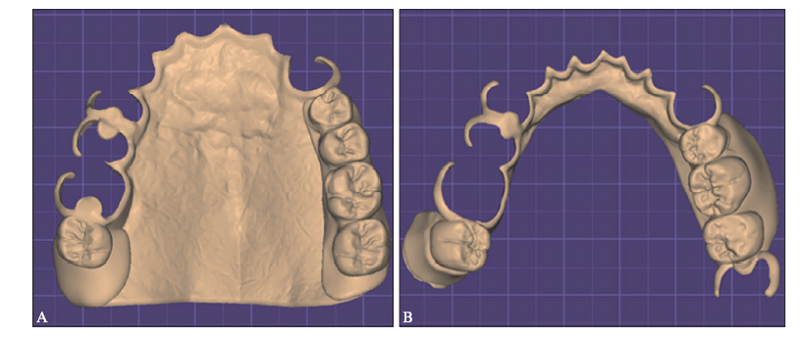

可摘局部义齿设计完成导出STL数据 A:上颌;B:下颌。"

图 5

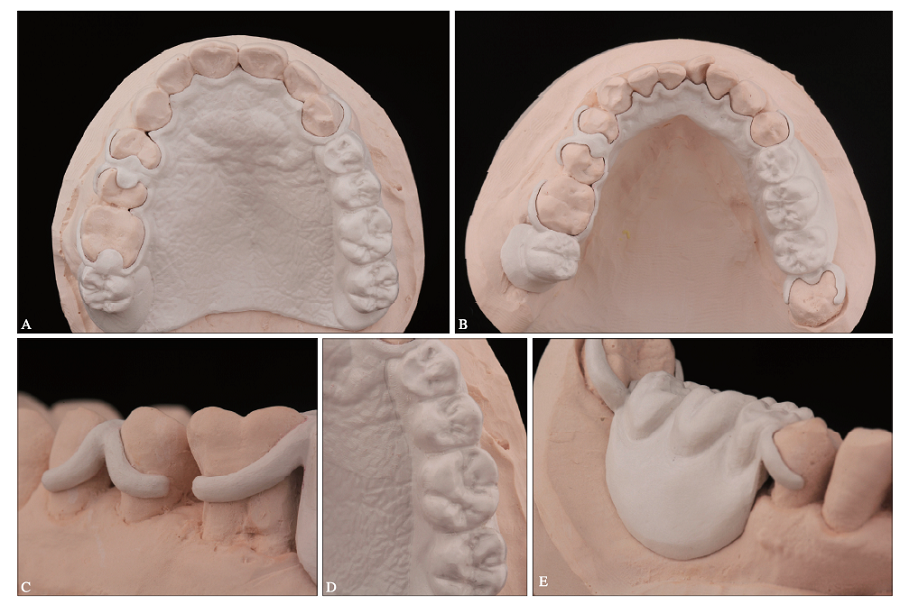

制作完成的PEEK可摘局部义齿 A:上颌PEEK可摘局部义齿;B:下颌PEEK可摘局部义齿;C:完成后的卡环;D:完成后的个性化人工牙;E:完成后的基托。"

图 6

修复效果 A:口内效果;B;面部效果。"

表 1

3种材料可摘局部义齿优缺点的对比"

材料 优点 缺点
常规金属支架可摘局部义齿 1)高强度 1)制作步骤多、加工时间较长、需多次复诊
2)耐疲劳,不易变形 2)美观性较差
3)耐腐蚀 3)较重,舒适度一般
4)性能稳定、可靠 4)成品人工牙有时无法满足患者的个性化需要
5)不易复制
PEEK支架可摘局部义齿 1)可保护基牙 1)制作步骤多、加工时间较长、需多次复诊
2)质轻、舒适度高 2)可能加重牙槽嵴的负担
3)美观、无金属色 3)成品人工牙有时无法满足患者的个性化需要
4)易于复制 4)不易复制
5)长期修复效果有待观察
整体切削PEEK可摘局部义齿 1)制作步骤少、加工时间短,可即刻修复 1)适用于后牙缺失,修复前牙时需饰面
2)可个性化设计人工牙 2)可能加重牙槽嵴的负担
3)不存在多材料结合界面,避免人工牙脱落等情况 3)长期修复效果有待观察
4)可保护基牙
5)质轻、舒适度高
6)美观、无金属色
7)易于复制
